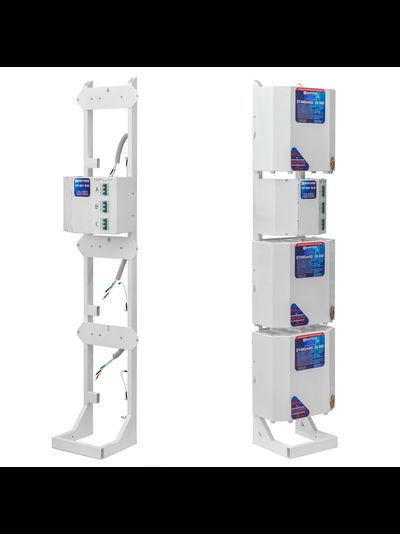

Стойка к трехфазному стабилизатору 15-20 кВА с блоком контроля 3х фазной сети и ручным по фазным байпасом (БКС+БС)

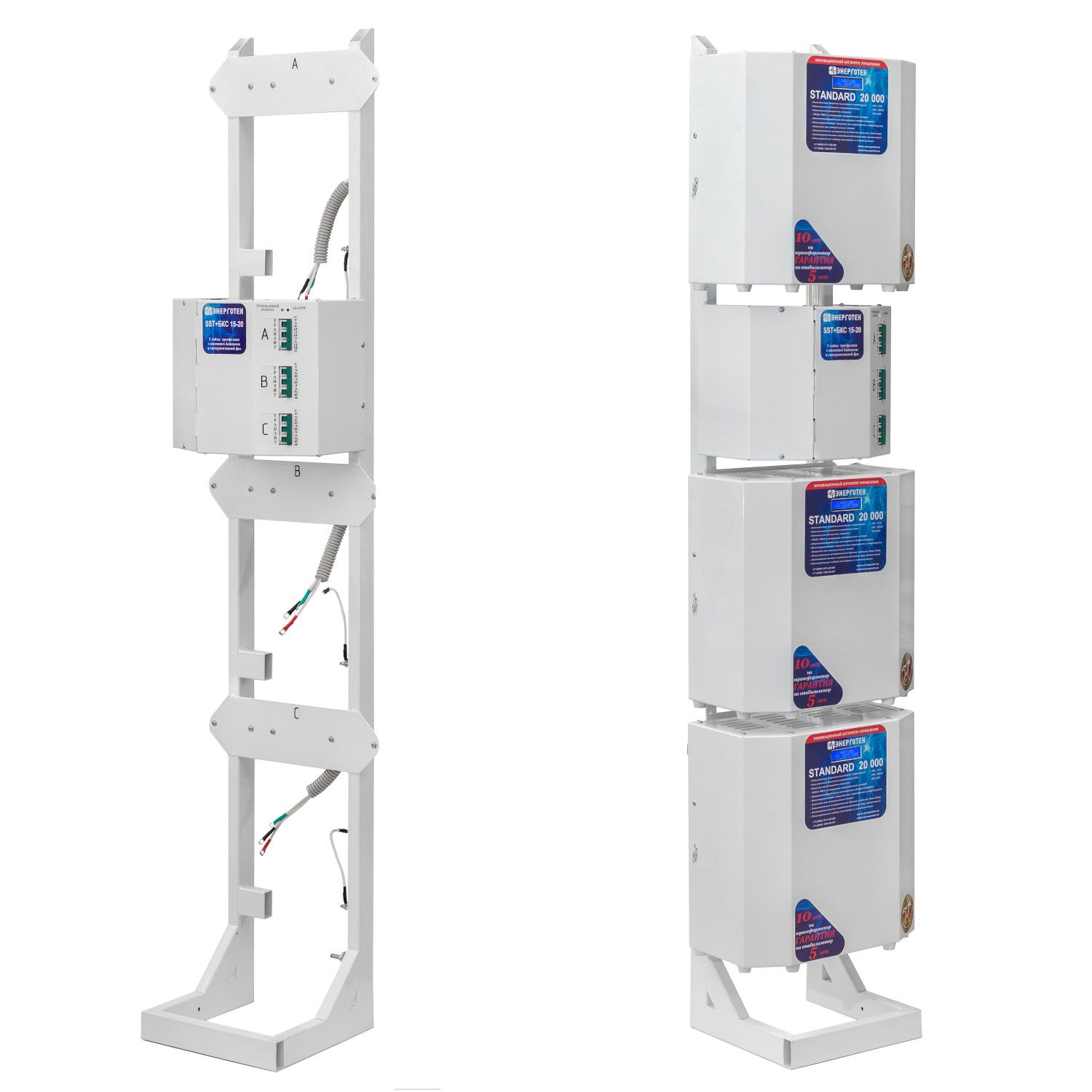

SST+БKC 15-20 — это трёхфазная стойка, предназначенная для объединения трёх однофазных стабилизаторов напряжения Энерготех серий STANDARD, OPTIMUM+, UNIVERSAL и INFINITY мощностью от 15 до 20 кВА каждый (суммарная мощность до 60 кВА) для работы в трёхфазном режиме.

Стойка оснащена внешним байпасом и режимом синхронизации фаз, что исключает возникновение перекоса по фазам.

Основные возможности и преимущества:

• Компактность: удобный монтаж стабилизаторов в одном месте.
• Оперативность: быстрое подключение и возможность замены любого блока без остановки работы всей системы (или для сервисного ремонта).
• Внешний байпас: время обесточенного состояния нагрузки при переключении составляет не более 1 минуты.
• Защита трёхфазных нагрузок: контроль пропадания, асимметрии и нарушения порядка чередования фаз.
• Бесперебойность: продолжение работы однофазных нагрузок при исчезновении напряжения на соседней фазе.
• Гибкость: возможность объединения стабилизаторов разной мощности и точности в одной системе.
• Тайминги безопасности:
  • Задержка на отключение трёхфазной нагрузки при пропадании фазы — 3 секунды.
  • Задержка на включение после восстановления всех фаз — 5 секунд.
• Защита в режиме «Транзит»: отключение трёхфазной нагрузки при выходе напряжения за пределы 180–260 В.

Техническая информация по стойке SST 15-20 с БKC:

• Выходное напряжение: 380 Вольт.
• Мощность одного стабилизатора: от 15 кВА до 20 кВА.
• Совместимые серии: STANDARD, OPTIMUM+, UNIVERSAL, INFINITY.
• Способ установки: напольный (предусмотрены отверстия для крепления к стене для дополнительной устойчивости).
• Материал корпуса: металл.
• Количество фаз: три.
• Габариты: 300 x 385 x 1800 мм.
• Вес: 19 кг.
• Гарантийный срок: 12 месяцев.
• Производитель: Россия, г. Таганрог.

Особенности конструкции и работы:

1. Блок коммутации и синхронизации (БКС): Расположен в средней части стойки. Под крышкой блока находятся клеммные колодки для подключения подводящих и отходящих проводов.
2. Панель управления: На передней панели расположены переключатели режимов («Стабилизация» — «Транзит») для каждого стабилизатора и светодиодные индикаторы состояния блока синхронизации.
3. Алгоритм защиты:
   • Внутри блока установлен контактор, который подает напряжение на трёхфазный выход только при условии, что на всех фазах напряжение находится в диапазоне 180–260 В.
   • В режиме «Стабилизация» контролируется только наличие фаз.
   • В режиме «Транзит» (для одной или нескольких фаз) блок отключает нагрузку при опасных отклонениях напряжения на не стабилизированной фазе.
4. Индикация аварий:
   • При пропадании фазы мигает красный светодиод «Авария».
   • Если пропадает фаза А (питающая контактор), нагрузка обесточивается мгновенно, а индикация меняется в течение 1 секунды.
5. Однофазные потребители: Для них предусмотрены несинхронизированные выходы, которые не отключаются общим контактором при проблемах на одной из фаз.
6. Обслуживание: Для замены или ремонта стабилизатора необходимо выключить его автомат, перевести переключатель на стойке в режим «Транзит», после чего блок можно безопасно отсоединить от клемм (предварительно убедившись в отсутствии напряжения на проводах).
