Автономное электроснабжение коттеджа с трёхфазной сетью 380 В: ревизия распределительных счетов, перераспределение нагрузок, подключение однофазного ИБП и блока АВР с однофазным генератором
Задача: Обеспечить бесперебойное питание критически важных потребителей при пропадании централизованной сети, оставив видимую индикацию аварийного режима (часть освещения отключается). Предусмотреть возможность длительной автономной работы от бензогенератора с автоматическим запуском.
Выполненные работы инженерами компании «Энергосистемы»:
- Инверторно-аккумуляторная система (ИБП – источник бесперебойного питания ):
Смонтирован и подключён инвертор «Must» мощностью 5 кВт, совместно с литий-железо-фосфатным аккумулятором «Must» ёмкостью 5 кВт·ч. Сборка обеспечивает мгновенный (безаварийный) переход на резерв без перезагрузки электроники. - Перераспределение нагрузок по этажам:

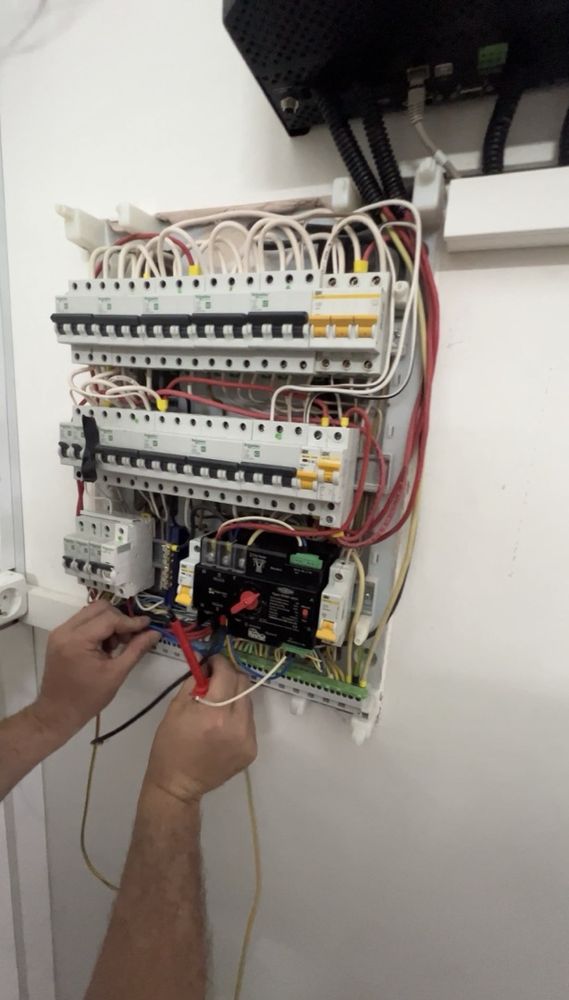

Проведена ревизия и изменение приоритетов в трёх распределительных щитах (поэтажно). Выделены три группы потребителей: - Котельная (отдельный щит): запитан скважинный насос (глубина 70 м, пиковая мощность до 2 кВт), газовый котёл (200 Вт), циркуляционные насосы отопления (80 Вт) и освещение котельной.
- Первый этаж (кухонная зона и резерв): зарезервированы холодильник, розеточная группа для микроволновой печи, чайника, кофемашины. В приоритетную цепь включена морозильная камера цокольного этажа. При этом часть освещения первого этажа намеренно отключена от резерва — при пропадании сети свет гаснет, давая жильцам визуальный сигнал о переходе на ИБП. Оставлено только резервное (дежурное) освещение.
- Третий этаж (слаботочный узел): непрерывно питаются охранная сигнализация, система видеонаблюдения и сетевое оборудование (интернет).
- Ввод резервного генератора с блоком АВР:
В распределительный щит интегрирован блок АВР (автоматический ввод резерва), к которому подключён бензиновый генератор мощностью 3 кВт. При длительном отключении сети и глубоком разряде аккумуляторной батареи АВР автоматически запускает генератор и переключает нагрузку на него. Это гарантирует питание всей приоритетной цепи и одновременный заряд АКБ без участия человека. После восстановления сети система автоматически возвращается в штатный режим.
Результат:
Заказчик получил полностью автоматическую трёхуровневую систему: сеть → мощный ИБП → генератор с АВР. Жизненно важные системы (отопление, водоснабжение, продукты в холодильниках, безопасность) остаются под защитой, при этом часть освещения намеренно гаснет, чтобы аварийный режим не остался незамеченным. Это исключает риск скрытого разряда батарей при незаметной работе ИБП на весь дом.
Использованное оборудование:
Инвертор «Must» 5 кВт, аккумуляторная батарея «Must» 5 кВт·ч, трёхфазный распределительный щит с селективными группами, блок АВР с подключением генератора 3 кВт.
